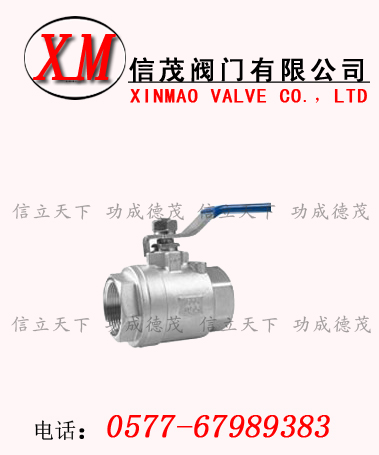

廣式絲扣球閥概述：
廣式絲扣球閥分為整體式、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出�？稍O置90°開關定位機構，根據需要加鎖以防止誤操作。適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
技術參數：
|
型號
|
公稱壓力PN(Mpa)
|
試驗壓力ps(Mpa)
|
工作壓力p(Mpa)
|
工作溫度(℃)
|
適用介質
|
|
殼體
|
密封（液）
|
密封（氣）
|
|
Q11F-16
Q11F-16C
|
1.6
|
2.4
|
1.76
|
0.6
|
1.6
|
150
|
水、蒸汽、油品
|
|
Q11F-16P
|
硝酸類
|
|
Q11F-16R
|
醋酸類
|
|
Q11F-16Ni
|
堿液、鹽水、海水等
|
|
Q11F-16Q
|
水、蒸汽、油品
|
|
Q11F-40
|
4.0
|
6.0
|
4.4
|
0.6
|
4.0
|
水、蒸汽、油品
|
|
Q11F-40P
|
硝酸類
|
|
Q11F-40R
|
醋酸類
|
主要零件材料
|
零件名稱
|
左、右閥體
|
球體、閥桿
|
密封圈
|
填料
|
|
Q11F-16
|
HT200
|
2Cr13
|
聚四氟乙烯、增強聚四氟乙烯
|
聚四氟乙烯
|
|
Q11F-16C、Q11F-40
|
WCB
|
2Cr13
|
|
Q11F-16P、Q11F-40P
|
ZG1Cr18NI9Ti
|
1Cr18Ni9Ti
|
|
Q11F-16R、Q11F-40R
|
ZG1Cr18Ni12MoTi
|
1Cr18Ni12Mo2Ti
|
|
Q11F-16Ni
|
奧氏體鑄鐵
|
不銹鋼
|
|
Q11F-16Q
|
|
2Cr13
|
規格尺寸：
|
公稱通徑DN(mm)
|
管螺紋G
|
尺寸(mm)
|
|
D1
|
L
|
L1
|
L0
|
D
|
H
|
|
15
|
1/2
|
48
|
90
|
45
|
140
|
34.6
|
76
|
|
20
|
3/4
|
58
|
100
|
50
|
160
|
41.6
|
81
|
|
25
|
1
|
66
|
115
|
58
|
180
|
53.1
|
92
|
|
32
|
11/4
|
80
|
130
|
64
|
200
|
63.5
|
112
|
|
40
|
11/2
|
92
|
150
|
75
|
250
|
69.3
|
121
|
|
50
|
2
|
114
|
180
|
90
|
300
|
86.5
|
137
|
|
65
|
21/2
|
136
|
190
|
100
|
300
|
104
|
147
|
|
