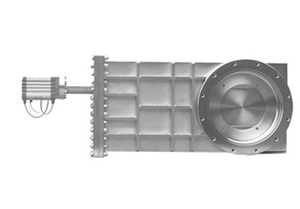

CCQ-GB-LP超高真空氣動插板閥簡介;
本系列閥門為手動驅動方式，在結構設計上合理，在外形上美觀，并具有動作平穩、體積小、使用可靠、密封性能好和壽命長等優點，能廣泛應用于超高真空設備中。閥門是以手轉動手柄為動力，通過傳動桿推（拉）動連桿機構，帶著驅動體沿軸向運動，驅動體通過擺桿或鋼珠與閥板連接，完成閥板開啟及關閉動作。閥門的介質為空氣及非腐蝕性氣體。
超高真空氣動插板閥特點：
軸封為波紋管密封，其它密封件為氟橡膠，無潤滑劑設計；
閥體采用不銹鋼內部焊接，漏率��；
閥體采用加強筋結構，體積小、重量輕，外形美觀；
采用雙導軌軸承滾輪機構，運動平穩；
閥板內整體式結構，支撐力均勻。
超高真空氣動插板閥適用范圍：1×10-7Pa～1.2×105Pa
打開時插板上的壓差：≤3×103Pa任意方向
閥體和閥座漏率： <1.3×10-7Pa·L·s-1
建議首次維修前循環次數：10，000次
閥體烘烤溫度：打開時≤200℃；關閉時≤150℃
安裝位置：任意
電源：交流220V 50Hz，6W或直流24V，3W
壓縮空氣（只適用于氣動）
-DN 63~200：0.4～0.7MPa
-DN 250~400：0.5～0.7MPa
-DN 250~400：0.5～0.7MPa
閥門開啟或關閉時間
-氣動驅動：DN 63~250 ≤6s；DN 320~400 ≤10s
閥門位置指示
-氣動驅動：帶有啟閉位置指示開關（磁性開關）
超高真空氣動插板閥外形尺寸：
|
規格型號
|
DN
|
外形尺寸（mm）
|
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
L
|
|
CCQ-63B
|
63
|
110
|
130
|
52
|
173
|
365.5
|
64
|
34
|
140.5
|
64
|
72
|
64
|
61
|
|
CCQ-80B
|
80
|
130
|
140
|
57
|
228
|
447
|
75
|
36
|
162
|
77
|
84
|
73
|
67.5
|
|
CCQ-100B
|
100
|
150
|
178
|
74
|
228
|
481
|
75
|
35
|
179
|
77
|
84
|
73
|
67.5
|
|
CCQ-160B
|
160
|
200
|
228
|
95
|
302
|
612
|
75
|
40
|
215
|
77
|
84
|
83
|
67.5
|
|
CCQ-200B
|
200
|
248
|
276
|
120
|
380
|
729.5
|
75
|
42
|
229.5
|
98
|
104
|
93
|
77
|
|
CCQ-250B
|
250
|
310
|
342
|
147
|
464
|
812.2
|
80
|
48
|
202.5
|
117
|
123.5
|
98
|
86
|
|
CCQ-320B
|
320
|
425
|
449
|
212.5
|
669.5
|
1200
|
138
|
100
|
318
|
117
|
123.5
|
160
|
86
|
|
CCQ-400B
|
400
|
512
|
536
|
256
|
810
|
1394
|
138
|
100
|
328
|
117
|
123.5
|
160
|
86
|
超高真空氣動插板閥法蘭尺寸：
|
DN
|
63
|
80
|
100
|
160
|
200
|
250
|
320
|
400
|
|
A
|
58
|
59
|
59
|
72
|
74
|
84
|
108
|
112
|
|
B
|
130
|
145
|
165
|
225
|
285
|
335
|
425
|
512
|
|
C
|
110
|
125
|
145
|
200
|
260
|
310
|
395
|
480
|
|
D
|
63
|
80
|
100
|
150
|
200
|
250
|
318
|
400
|
|
E
|
4
|
8
|
8
|
8
|
12
|
12
|
12
|
16
|
|
F
|
M8
|
M8
|
M8
|
M10
|
M10
|
M10
|
M12
|
M12
|
|
G
|
3
|
3
|
3
|
3
|
3
|
3
|
4.5
|
4.5
|
|
H
|
70.2
|
83.2
|
102.2
|
153.2
|
213.2
|
261.2
|
318.2
|
400.2
|
|
I
|
10
|
10
|
10
|
13
|
13
|
15
|
15
|
16
|
真空閥門定貨須知：
一、①需采購的信茂高真空插板閥產品名稱與型號②高真空插板閥口徑③高真空插板閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定信茂公司的高真空插板閥型號，請按高真空插板閥型號直接向我司銷售部訂購(0577-67989383)
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的信茂閥門專家為您審核把關。
四、我們追求的不是一次的利益關系，而是與您的長期合作。我們提供的不是低廉的劣質品，而是貨真價實的真品。我們所有的信茂人兢兢業業只為了打造溫州的品牌閥門，為您提供滿意的產品。我們愿與您攜手共進，共創輝煌。
|
